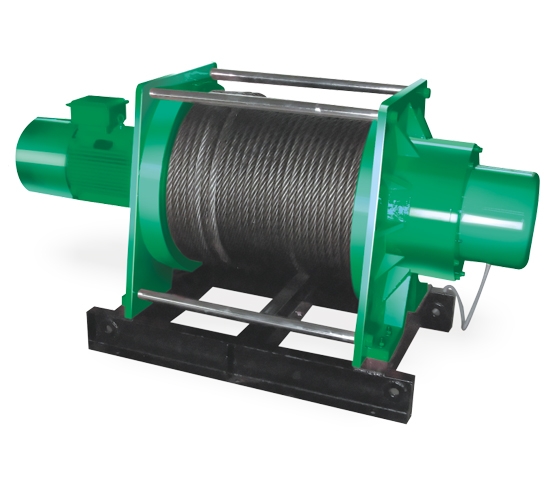

鋼絲繩的固定
在卷筒上加一只PT螺絲，比一般鋼絲繩固定方式多一層安全防護措施，可切實有效地防止鋼絲繩脫落。
卷筒傳動結構
本結構采用行星齒輪傳動方式，通過聯軸器直接帶動卷筒轉動，并可簡易更換報廢鋼絲繩或改變鋼絲繩旋轉方向。
制動機構
采用電磁盤式制動器，選用耐磨剎車片，構造簡單不需調節間隙，遇斷電時，制動器能自動快速制動，有效地控制重物下滑量，安全可靠。
齒輪箱
采用延性鑄鐵FCD—45#銅鑄造，延展性強，不易斷裂。
專用電機
采用B級絕緣的卷揚機專用電動機，起動轉柜大，慣性小，溫升低，可長時間頻繁使用。
傳動齒輪
采用優質鋼材，經特殊熱處理及高精度加工，具有耐磨性強、低噪音、傳動效率高及機械性能佳等特點。
機體固定架
采用標準槽鋼焊接而成，可方便安裝于建筑工地、倉儲碼頭等不同工作場所。

型號	KDJ-5000E1	KDJ-10000E1
額定載荷 (kg)	5000	10000
額定速度 (m/min)	11
提升高度	192	235
電機(KW)	15	22
極數	4	6
電壓(V)	Three Phase 220/380/415/440/480
頻率(Hz)	50/60
鋼絲繩直徑	ф22	ф32
凈重	1500	3000
工作級別	M3
容繩量 （m）	200	250

外形尺寸 mm

Model	KDJ-5000E1	KDJ-10000E1
A	6-ф24
B	920	1600
C	950	950
D	1860	2450
E	1010	1050
F	1260	1260
G	660	832
H	ф300	ф450
